Il menu
Tutte le voci, gruppo per gruppo
Video su questo argomento
Come si usa il menu
- Premi MENU. In alto vedi i sette gruppi: VFO MEM DSP TX SEL APP SYS. Quello in negativo e' il gruppo dove sei.
- Cambia gruppo con i tasti da 1 a 7, oppure con F che passa al gruppo dopo.

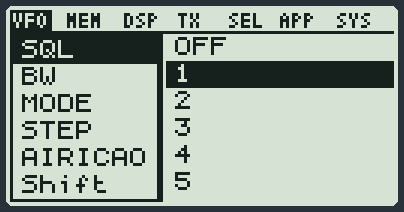

- Scorri le voci con UP e DOWN. A destra vedi gia' il valore di adesso.
- Premi MENU per aprire la voce. Cambia il valore con le frecce.
- Premi MENU per salvare, oppure EXIT per lasciare com'era.
- EXIT dall'elenco chiude il menu.

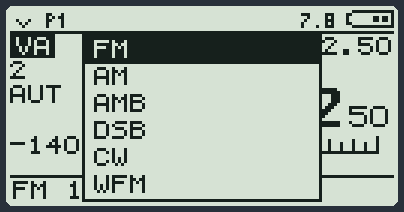

Le scorciatoieAlcune voci si aprono al volo dalla schermata principale tenendo premuto un tasto: 0 il modo, 5 la larghezza, 9 il passo, 1 come lavora il controllo automatico (Rx AGC), 4 quanto guadagno dare a mano (RFGain). Si apre un riquadro piccolo: frecce per cambiare, MENU conferma, EXIT annulla.
| Tasto | Nel menu |
|---|---|
| 1 ... 7 | saltano ai gruppi: 1 VFO, 2 MEM, 3 DSP, 4 TX, 5 SEL, 6 APP, 7 SYS |
| F | nell'elenco passa al gruppo dopo; dentro certe voci fa la funzione scritta in piccolo a sinistra |
| MENU | entra nella voce; se stai gia' cambiando, conferma e salva |
| EXIT | torna indietro senza salvare; dall'elenco chiude il menu |
| UP | voce prima, o valore prima |
| DOWN | voce dopo, o valore dopo |

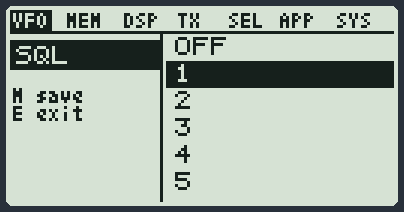

Le scritte in piccoloQuando apri una voce, a sinistra in piccolo c'e' il promemoria dei tasti. Il primo e' sempre quello di MENU (M save = MENU salva), l'ultimo sempre quello di EXIT (E exit = EXIT esce). In mezzo ci sono gli altri, per esempio * del = * cancella, F spc = F mette uno spazio. Anche nei moduli, nella riga in basso, la funzione di MENU sta sempre a sinistra e quella di EXIT sempre a destra.
VFO: come ascolta la radio
Queste voci valgono per il VFO che stai usando in quel momento (quello con la sigla in negativo).
| Voce | Valori | Di fabbrica | A cosa serve |
|---|---|---|---|
| SQL | OFF, da 1 a 9, NO RX | 1 | Lo squelch: il cancello che tiene muto l'altoparlante quando non parla nessuno. Con OFF senti sempre il fruscio. Piu' alzi il numero, piu' forte deve essere il segnale per aprire l'audio. NO RX lo tiene sempre chiuso. In WFM e CW l'audio resta sempre aperto; in DSB e AMB lo squelch funziona solo con la voce DSBSql su ON. |
| BW | W 26 kHz, W 23 kHz, W 20 kHz, W 17 kHz, W 14 kHz, W.12 kHz, N 10 kHz, N.9 kHz, U 7 kHz, U 6 kHz | W 17 kHz | Quanto e' larga la "finestra" con cui la radio ascolta. Larga (W) per la voce normale in FM, stretta (N, U) per i segnali stretti come il Morse. |
| MODE | FM, AM, AMB, DSB, CW, WFM, BYP | FM | Il tipo di ricezione. FM per i ponti e le radio normali, AM per la banda degli aerei, AMB per le stazioni broadcasting in onde corte, DSB (Dual Side Band) per la doppia banda laterale, CW per il Morse, WFM per la radio FM con la musica (solo da 76 a 108 MHz), BYP per l'audio grezzo. Si trasmette solo in FM e in CW. |
| STEP | 10 Hz, 50 Hz, 100 Hz, 500 Hz, 1 kHz, 2.5 kHz, 5 kHz, 6.25 kHz, 8.33 kHz, 9 kHz, 10 kHz, 12.5 kHz, 20 kHz, 25 kHz, 50 kHz, 100 kHz | 12.5 kHz | Di quanto si sposta la frequenza a ogni colpo di freccia. |
| AIRICAO | OFF, ON | OFF | Per la banda degli aerei: con ON le frecce saltano sui canali giusti da 8,33 kHz. In alto compare una I. |
| Shift | OFF, +, - | OFF | Serve per i ponti ripetitori: dice se la radio deve trasmettere piu' in alto (+) o piu' in basso (-) di dove ascolta. Di quanto, lo dice Offset. |
| Offset | un numero in MHz, scritto con le cifre | - | La distanza fra la frequenza di ascolto e quella di trasmissione quando Shift e' acceso. Si scrive con i tasti dei numeri; * cancella. |
| NoiseB | OFF, ON | OFF | Toglie i disturbi a scatti (motori, scintille). In alto compare una N. |
| Rx AGC | AUTO, MAN, FAST, NORM, SLOW | AUTO | Chi regola il volume dei segnali in arrivo. AUTO fa tutto la radio. MAN lo regoli tu con RFGain. FAST, NORM e SLOW cambiano quanto in fretta reagisce. |
| RFGain | 32 gradini, in dB | - | Quanto la radio "alza l'orecchio". Vale quando Rx AGC e' su MAN. Si apre al volo con 4 tenuto premuto. |
| Rx STE | OFF, da 100 ms a 2000 ms | OFF | Serve coi ponti ripetitori. Quando lasci il PTT dopo aver parlato, l'altoparlante resta muto per il tempo che scegli qui, cosi' non senti lo "sbuffo" del ponte che si chiude. Poi l'audio torna da solo. Vale solo dopo la voce, non dopo il Morse. |
| Scramb | OFF, da 950 Hz a 3950 Hz | OFF | Lo scrambler: rende la voce incomprensibile a chi non ha lo stesso codice. Qui scegli solo il codice, uno per tutta la radio; le due radio devono avere lo stesso valore. Lo scrambler non si accende dal menu: lo accendi e lo spegni sul VFO che ti serve con F e poi 8 lunga, oppure con un tasto laterale a cui hai dato SCRAMBLR. Cosi' gli altri VFO restano in chiaro. Funziona solo in FM: quando e' acceso, in basso accanto a FM compare il simbolo $. |
| Compnd | OFF, TX, RX, RX/TX | OFF | Il compander: schiaccia la voce in trasmissione e la riallarga in ricezione, per sentire meno fruscio. Deve averlo anche l'altra radio. |
| EQ | FLAT, VOICE, BRIGHT, BASS, SOFT | FLAT | L'equalizzatore del suono: FLAT lascia tutto com'e', VOICE mette in risalto la voce, BRIGHT piu' acuti, BASS piu' bassi, SOFT piu' morbido. |
| SetAFC | OFF, da 1 a 8 | 2 | Corregge da sola i piccoli errori di frequenza di chi trasmette un po' storto. |
| DSBSql | OFF, ON | OFF | Lo squelch anche in DSB e in AMB. Con OFF (di fabbrica) in questi due modi l'audio resta sempre aperto. Con ON lo squelch funziona come in FM e AM: senza segnale l'altoparlante tace, e il LED verde e la luce seguono il segnale. In WFM e CW non cambia niente. |

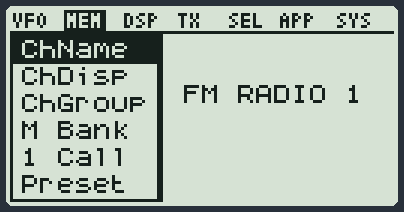

MEM: le memorie
Nomi, gruppi e banchi delle memorie, e l'elenco dei preset.
| Voce | Valori | Di fabbrica | A cosa serve |
|---|---|---|---|

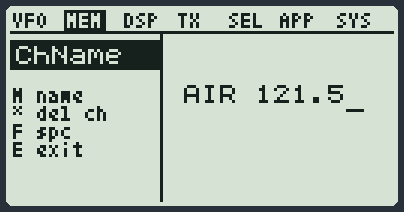

| ChName | scegli il canale, poi scrivi il nome | - | Da' un nome a una memoria. Con le frecce scegli il canale, MENU apre la scrittura, * da solo cancella il canale (chiede conferma). |
| ChDisp | FREQ, CHANNEL, NAME, NM-S/FR-L, NM-L/FR-S | NM-S/FR-L | Che cosa vedi quando sei su una memoria: solo la frequenza, il numero del canale, il nome, oppure nome e frequenza insieme (uno piccolo e l'altra grande). |
| ChGroup | i gruppi da 0 a 15 | - | Le memorie si possono dividere in gruppi (per esempio "ponti", "aerei"). Qui scegli quali gruppi vuoi vedere: gli altri canali spariscono dall'elenco. F mette e toglie il segno a un gruppo. |
| M Bank | i banchi da 0 a 15 | - | Un banco e' un quaderno intero di 500 memorie. Qui scegli quale quaderno usare. 0 ti fa scrivere il nome del banco. |
| 1 Call | un canale | - | Il tuo canale preferito. Lo richiami in un attimo da qualunque punto con F e poi 9 tenuto premuto. |
| Preset | apre l'elenco dei preset | - | Apre l'elenco dei preset: bande gia' pronte con frequenza, modo e limiti dello scan. Vedi la pagina Memorie, preset e scan. Serve il modulo Preset. |
DSP: schermo e VFO
Quante frequenze vedere, la luce, il messaggio di accensione.
| Voce | Valori | Di fabbrica | A cosa serve |
|---|---|---|---|
| SetVFO | 1 VFO, 2 VFO, 3 VFO, DW LOCK, DW LINK, SPLIT, TW LOCK, TW LINK | 1 VFO | Quante frequenze vuoi vedere e ascoltare insieme. 1 VFO, 2 VFO, 3 VFO mostrano una, due o tre righe. DW (due) e TW (tre) le sorvegliano tutte: LOCK resta sul VFO che hai scelto, LINK salta da solo su quello che riceve. SPLIT ascolta su un VFO e trasmette sull'altro. |
| SCList | apre la lista | - | Apre la lista delle frequenze che hai segnato con * o che lo scan ha trovato. |
| BLTime | OFF, 5 sec, 10 sec, 20 sec, 1 min, 3 min, RX/TX, ON | ON | Per quanto tempo resta accesa la luce dello schermo dopo l'ultimo tasto. Passato il tempo la luce scende piano, in mezzo secondo, fino alla luce bassa (LOW in BLCtrl): se LOW e' a 0 si spegne del tutto. Quando si riaccende torna piena subito. OFF la tiene sempre alla luce bassa, ON sempre accesa, RX/TX la accende solo quando ricevi o trasmetti. |

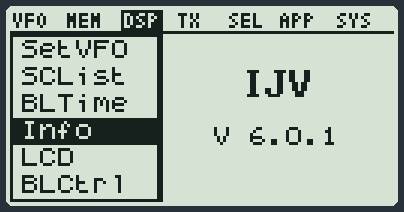

| Info | mostra la versione | - | Fa vedere quale firmware c'e' nella radio, per esempio V 6.0.1. |
| LCD | NORMAL, INVERTED | NORMAL | Schermo normale, oppure al contrario (scritte chiare su fondo scuro). |

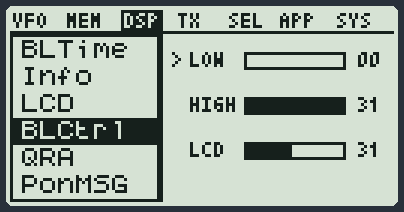

| BLCtrl | tre barre | - | Tre barre. LOW = la luce bassa, quella che resta quando lo schermo "si spegne": a 0 (come esce di fabbrica) la luce si spegne del tutto, con un numero piu' alto resta accesa piano. HIGH = la luce accesa. LCD = quanto e' scuro il disegno (contrasto). LOW non va mai piu' in alto di HIGH. 1, 2 e 3 scelgono LOW, HIGH e LCD, F passa alla barra dopo, le frecce regolano, MENU salva, EXIT lascia tutto com'era. Sulla barra LOW vedi subito la luce bassa, ma solo da 1 in su: a 0 lo schermo resta acceso, se no non leggeresti piu' niente. La luce bassa consuma un po' piu' batteria della luce spenta. |

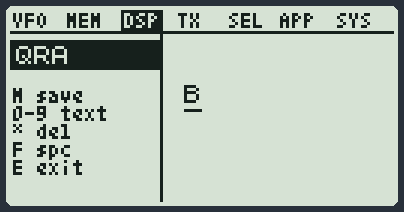

| QRA | un testo | - | Il tuo nominativo. Lo usano il beacon, i messaggi e il benvenuto all'accensione. Si scrive come sui vecchi telefoni: premi piu' volte lo stesso tasto per cambiare lettera. |
| PonMSG | NONE, LOGO, MESSAGE | LOGO | Che cosa vedi quando accendi la radio: niente, il logo, oppure un tuo messaggio. F ti fa scrivere il messaggio. |
| StbyLED | ON, OFF | ON | La lucina verde che lampeggia ogni tanto mentre la radio aspetta. OFF la spegne. |
TX: la trasmissione
Potenza, microfono e le sicurezze per non trasmettere per sbaglio.
| Voce | Valori | Di fabbrica | A cosa serve |
|---|---|---|---|
| Tx PWR | LOW, MID, HIGH | LOW | La potenza con cui trasmetti. Bassa consuma meno batteria. Si cambia al volo con 6 tenuto premuto. |
| Tx TOT | OFF, 30 Sec, 1 min, 3 min, 5 min | OFF | Il tempo massimo di una trasmissione. Se lo superi la radio smette da sola e scrive TIMEOUT. Serve a non restare in trasmissione per sbaglio. |
| Mic dB | +2.0dB, +5.0dB, +9.0dB, +13.0dB, +17.0dB, +21.0dB, +25.0dB, +28.1dB, +31.1dB | +17.0dB | Quanto e' sensibile il microfono. Alzalo se ti sentono piano, abbassalo se ti sentono gracchiare. |
| SetDEV | NFM-, NFM, HAM, HAM+, FM, FM+, AFSK, AUDIO, WIDE, WFM | HAM+ | Quanto "larga" esce la tua voce. Lascia quello di fabbrica se non sai cosa stai facendo: NFM e HAM sono per l'uso normale. |
| BusyCL | OFF, ON | OFF | Con ON la radio non ti fa trasmettere se sul canale sta gia' parlando qualcuno. Se ci provi scrive FREQ BUSY. |
| Tx STE | OFF, ON | ON | Manda un piccolo segnale alla fine della trasmissione, cosi' l'altra radio chiude l'audio senza lo "sbuffo" finale. Con ON, se non usi un subtono in ricezione, la radio riconosce quel segnale anche quando lo mandano gli altri e chiude subito l'audio; se pero' la trasmissione continua, l'audio torna da solo dopo circa tre decimi di secondo. Con OFF la radio non lo manda e quando ascolta non lo cerca nemmeno. |
| VOX | OFF, da 1 a 10 | OFF | Trasmette da sola quando parli, senza premere il PTT. Il numero dice quanto forte devi parlare. In alto compare Vx. |
| PToggl | OFF, ON | OFF | Il PTT diventa un interruttore: lo premi una volta per parlare e un'altra volta per smettere. In alto compare PT. |
| Txp EN | OFF, ON | ON | L'interruttore generale della trasmissione. Con OFF la radio ascolta soltanto e il PTT non fa niente. Si cambia anche con F e poi 6. |
SEL: toni e codici
I subtoni per i ponti, quello che la radio manda col PTT e, in fondo, le voci delle chiamate.
| Voce | Valori | Di fabbrica | A cosa serve |
|---|---|---|---|

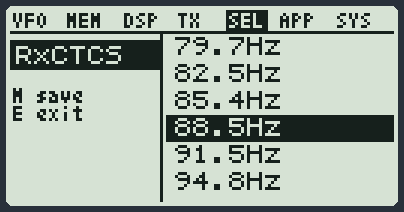

| RxCTCS | OFF, i toni da 67.0 a 254.1 Hz, CUSTOM | - | Il subtono in ricezione: l'altoparlante si apre solo se chi trasmette manda questo tono nascosto. Serve per non sentire gli altri sullo stesso canale. |
| TxCTCS | OFF, i toni da 67.0 a 254.1 Hz, CUSTOM | - | Il subtono che mandi tu quando trasmetti. Molti ponti si aprono solo se lo ricevono. |
| Rx DCS | OFF, i codici da D023 a D754 | - | Come il subtono, ma con un codice a numeri. F lo gira da normale (N) a invertito (I). |
| Tx DCS | OFF, i codici da D023 a D754 | - | Il codice che mandi tu quando trasmetti. F lo gira da normale a invertito. |
| LocMon | OFF, ON | OFF | Con ON senti nell'altoparlante i toni che la radio trasmette: Morse, beacon, roger, chiamate. La voce no. |

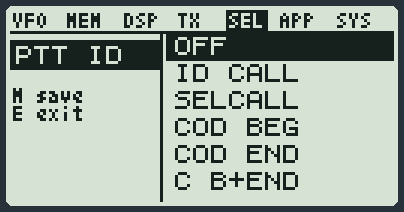

| PTT ID | OFF, ID CALL, SELCALL, COD BEG, COD END, C B+END, R Single, R 2Tone, Apollo, R MDC | OFF | Che cosa manda la radio quando premi o lasci il PTT. R Single, R 2Tone e Apollo sono i "bip" di fine trasmissione (roger). ID CALL, SELCALL, COD BEG, COD END e C B+END mandano i codici delle chiamate e funzionano solo col modulo Calls. Con SELCALL, dopo una chiamata si parla senza richiamare per il tempo di D Hold. |
| D Live | OFF, Raw, Pop | OFF | Fa vedere i codici di chiamata che arrivano. Raw li scrive in fila in alto, Pop li mostra in un riquadro. Funziona col modulo Calls. |
| D Code | OFF, DTMF, ZVEI1, ZVEI2, CCIR1, CCIR1-F, ZVEI3, CCIR20, EEA, MDC1200 | OFF | Il tipo di codice usato per le chiamate su questo VFO: DTMF (i toni dei telefoni), i cinque toni (ZVEI, CCIR, EEA) o MDC1200. Funziona col modulo Calls. |
| D Rsp | OFF, Ring, Reply, Both | OFF | Che cosa fa la radio quando qualcuno chiama il tuo codice: Ring suona, Reply risponde da sola, Both fa tutte e due le cose, OFF niente. Funziona col modulo Calls. |
| D Hold | da 5 a 60 secondi | 5 | Per quanti secondi resta a schermo il codice ricevuto. Con PTT ID su SELCALL e' anche il tempo della conversazione: dopo una chiamata, fatta o ricevuta, l'audio resta aperto e premendo il PTT si parla e basta, senza rimandare la chiamata. Il tempo riparte a ogni passaggio. Se per tutto questo tempo nessuno parla, la conversazione finisce: il PTT torna a chiamare e l'audio aspetta di nuovo la chiamata. Funziona col modulo Calls. |
| D PRE | da 3 a 99 (ogni scatto vale 10 millisecondi) | 3 | Il tempo che la radio aspetta, dopo essere andata in trasmissione, prima di mandare i toni. Funziona col modulo Calls. |

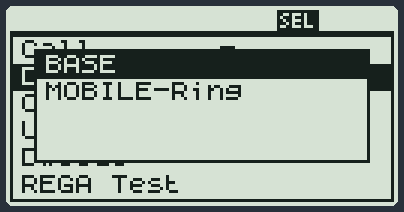

| D List | apre la rubrica | - | Apre la rubrica delle chiamate: scegli una persona e la radio e' pronta a chiamarla. Serve il modulo Calls. La rubrica si riempie dal programma del PC. |
| Own ID | apre la scrittura | - | Il tuo numero di chiamata, quello a cui gli altri ti chiamano. Serve il modulo Setup per scriverlo. |
| UPCode | apre la scrittura | - | Il codice mandato quando premi il PTT (di solito il numero di chi vuoi chiamare). Serve il modulo Setup. |
| DWCode | apre la scrittura | - | Il codice mandato quando lasci il PTT. Serve il modulo Setup. |

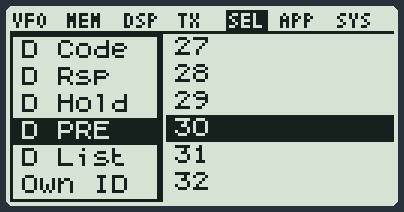

Le voci delle chiamateDopo PTT ID trovi le voci delle chiamate: D Live, D Code, D Hold, D PRE, D List, Own ID, UPCode, DWCode. Ci sono sempre, anche se il modulo Calls non l'hai caricato.

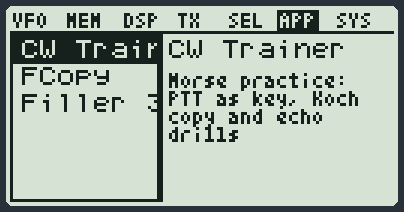

APP: i moduli

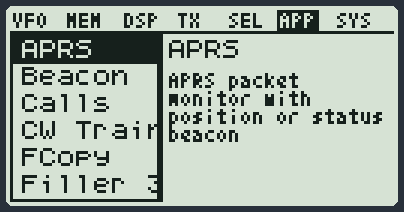

Qui non ci sono impostazioni: c'e' l'elenco dei moduli che hai caricato nella radio, in ordine alfabetico. Se non ne hai caricati l'elenco e' vuoto.
Premi MENU su un modulo per aprirlo. Come si usano e' spiegato nella pagina I moduli.

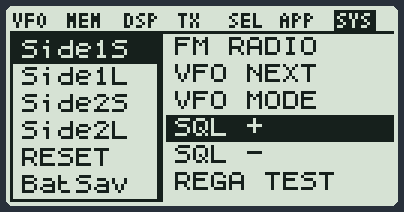

SYS: la radio in generale
Tasti laterali, batteria, blocchi, e in fondo le impostazioni dei moduli (Morse, messaggi, APRS).
| Voce | Valori | Di fabbrica | A cosa serve |
|---|---|---|---|
| Side1S | NONE, FLASHLGHT, TX POWER, MONITOR, SCANNER, FM RADIO, VFO NEXT, VFO MODE, SQL +, SQL -, REGA TEST, REGA ALRM, PRESET, AGC MAN, CH LIST, PHONEBOOK, CW CALLCQ, VOX, FASTSCAN, FCOPY, SCRAMBLR, UPCONV, COMPAND, NOISE BLK, TX ENABLE, VFO/MEM, MEM>VFO, MEM SAVE, MEM DEL, MEM GROUP, 1 CALL, FREQ REV, DW/TW, HF BAND, FAST MEM, RSSI TRK, SMS MENU, SMS LIST, SMS LIST, SMS WRITE, REPLY REQ, SMS KRX, SMS KTX, SMS CW, STEP +, STEP -, MENU, RNG MIN, RNG MAX, BANK | SQL + | Che cosa fa il tasto laterale 1 con una pressione corta. L'elenco delle azioni e' spiegato nella pagina dei tasti. |
| Side1L | NONE, FLASHLGHT, TX POWER, MONITOR, SCANNER, FM RADIO, VFO NEXT, VFO MODE, SQL +, SQL -, REGA TEST, REGA ALRM, PRESET, AGC MAN, CH LIST, PHONEBOOK, CW CALLCQ, VOX, FASTSCAN, FCOPY, SCRAMBLR, UPCONV, COMPAND, NOISE BLK, TX ENABLE, VFO/MEM, MEM>VFO, MEM SAVE, MEM DEL, MEM GROUP, 1 CALL, FREQ REV, DW/TW, HF BAND, FAST MEM, RSSI TRK, SMS MENU, SMS LIST, SMS LIST, SMS WRITE, REPLY REQ, SMS KRX, SMS KTX, SMS CW, STEP +, STEP -, MENU, RNG MIN, RNG MAX, BANK | MONITOR | Che cosa fa il tasto laterale 1 tenuto premuto. |
| Side2S | NONE, FLASHLGHT, TX POWER, MONITOR, SCANNER, FM RADIO, VFO NEXT, VFO MODE, SQL +, SQL -, REGA TEST, REGA ALRM, PRESET, AGC MAN, CH LIST, PHONEBOOK, CW CALLCQ, VOX, FASTSCAN, FCOPY, SCRAMBLR, UPCONV, COMPAND, NOISE BLK, TX ENABLE, VFO/MEM, MEM>VFO, MEM SAVE, MEM DEL, MEM GROUP, 1 CALL, FREQ REV, DW/TW, HF BAND, FAST MEM, RSSI TRK, SMS MENU, SMS LIST, SMS LIST, SMS WRITE, REPLY REQ, SMS KRX, SMS KTX, SMS CW, STEP +, STEP -, MENU, RNG MIN, RNG MAX, BANK | SQL - | Che cosa fa il tasto laterale 2 con una pressione corta. |
| Side2L | NONE, FLASHLGHT, TX POWER, MONITOR, SCANNER, FM RADIO, VFO NEXT, VFO MODE, SQL +, SQL -, REGA TEST, REGA ALRM, PRESET, AGC MAN, CH LIST, PHONEBOOK, CW CALLCQ, VOX, FASTSCAN, FCOPY, SCRAMBLR, UPCONV, COMPAND, NOISE BLK, TX ENABLE, VFO/MEM, MEM>VFO, MEM SAVE, MEM DEL, MEM GROUP, 1 CALL, FREQ REV, DW/TW, HF BAND, FAST MEM, RSSI TRK, SMS MENU, SMS LIST, SMS LIST, SMS WRITE, REPLY REQ, SMS KRX, SMS KTX, SMS CW, STEP +, STEP -, MENU, RNG MIN, RNG MAX, BANK | PRESET | Che cosa fa il tasto laterale 2 tenuto premuto. |
| RESET | VFO, ALL | VFO | Rimette le cose come in fabbrica. VFO azzera solo i tre VFO: tornano in FM su 145.000, 433.000 e 145.000 MHz; memorie e impostazioni restano. ALL riporta tutte le impostazioni e la taratura a quelle di fabbrica e cancella tutte le memorie, poi la radio si riaccende da sola. Vedi Se qualcosa non va. |
| BatSav | OFF, LOW, MID, MAX | OFF | Risparmio della batteria: quando non succede niente la radio fa dei pisolini e si sveglia ogni tanto per ascoltare. Piu' e' alto, piu' dorme. In alto compare PS. |
| UpConv | OFF, 50, 125, CUSTOM | OFF | Per chi ha un convertitore esterno per le onde corte: la radio mostra la frequenza vera invece di quella spostata. CUSTOM usa lo spostamento scritto in TransV. Con questa funzione accesa il VFO non trasmette. |
| TransV | un numero in MHz, scritto con le cifre | - | Lo spostamento da usare quando UpConv e' su CUSTOM. |
| Sc REV | tre barre | - | I tempi dello scan, su tre righe come in BLCtrl. T IN = quanto resta ferma su un segnale, T OUT = quanto aspetta dopo che il segnale e' finito, SPEED = quanto corre. 1, 2 e 3 scelgono la riga, F passa alla riga dopo, le frecce regolano. |
| AutoSv | OFF, ON | ON | Vale solo quando sei su una memoria. Con ON quello che cambi (squelch, potenza, tono...) si scrive subito nel canale. In frequenza e sulla radio FM non fa niente. |
| KeyLok | OFF, AUTO | OFF | Con AUTO i tasti si bloccano da soli dopo 15 secondi che non tocchi niente. Per bloccarli e sbloccarli a mano tieni premuto F. |
| LckVFO | OFF, ON | OFF | Blocca la frequenza: non puoi piu' cambiarla per sbaglio con le frecce o con i numeri. |
| PonBep | OFF, ON | OFF | Un bip quando accendi la radio. |

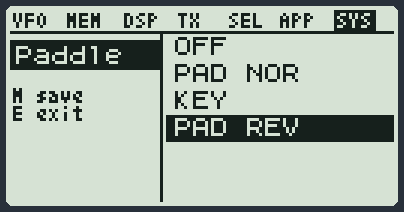

| Paddle | OFF, PAD NOR, KEY, PAD REV | OFF | Per il Morse: dice che cosa hai attaccato alla presa USB-C. PAD NOR = un paddle a due leve, PAD REV = lo stesso con le leve scambiate, KEY = un tasto verticale, OFF = niente. Vedi la pagina Morse. |

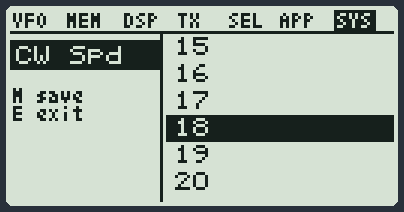

| CW Spd | da 5 a 30 | 15 | La velocita' del Morse, in parole al minuto. Vale per il paddle, per il beacon, per i messaggi in Morse e per la palestra. |
| SMS Key | apre la scrittura | - | La parola segreta dei messaggi privati: la deve avere uguale anche chi li riceve. Serve il modulo SMS. |
| APRSPos | apre la scrittura | - | Dove ti trovi, per farlo sapere con l'APRS. Si scrive come 4527.85N/00934.60E. Serve il modulo Setup. |
Le voci che aprono un moduloD List, Own ID, UPCode e DWCode (nel gruppo SEL), SMS Key e APRSPos (nel gruppo SYS) non hanno un valore a destra: quando premi MENU aprono la pagina giusta di un modulo. Se quel modulo non l'hai caricato nella radio leggi N/A. Caricalo con RadioManager.
Own ID, UPCode, DWCode, APRSPos: il modulo Setup
Queste quattro voci sono dei testi da scrivere. Per scriverli la radio usa un piccolo modulo che si chiama Setup: si carica da solo quando scegli la voce, e non compare nell'elenco dei moduli. Deve essere fra quelli che hai spuntato in RadioManager, altrimenti leggi N/A.
- Premi MENU e vai sulla voce: Own ID, UPCode e DWCode sono nel gruppo SEL, APRSPos e' nel gruppo SYS.

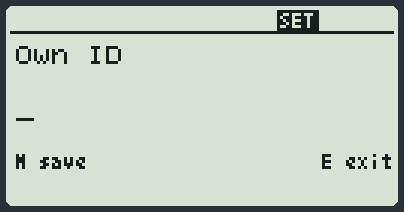

- Premi MENU: si apre subito la scrittura di quel testo.
- Scrivi coi tasti dei numeri, fino a 10 caratteri. Le lettere: premi piu' volte 2 per A, B, C e 3 per D, oppure F e poi 1, 2, 3, 4 per A, B, C, D. * e # ci sono solo coi codici DTMF (tasto 1 premuto piu' volte, oppure F per il #). Coi cinque toni (ZVEI, CCIR, EEA) non si possono scrivere.
- Premi MENU per salvare, EXIT per lasciare com'era.

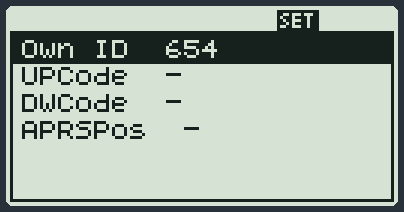

- Ora vedi le quattro voci coi loro valori. Puoi sceglierne un'altra con le frecce e MENU, oppure uscire con EXIT.
| Voce | Che cosa scrivere |
|---|---|
| Own ID | Il tuo numero di chiamata. Lo usano le chiamate e i messaggi. |
| UPCode | Il codice mandato quando premi il PTT (di solito il numero di chi chiami). |
| DWCode | Il codice mandato quando lasci il PTT. |

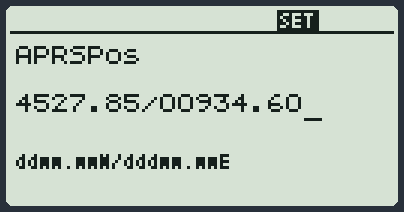

| APRSPos | Dove sei: 18 caratteri, come 4527.85N/00934.60E (gradi e minuti di latitudine, poi di longitudine). Se non scrivi le lettere valgono N ed E. Se cancelli tutto, la posizione viene tolta. |
| Scritta | Vuol dire |
|---|---|
| POS OK | Posizione salvata. |
| POS ERR | La posizione non e' scritta nel modo giusto. Resti nella scrittura: correggila. |
| SET accanto ad APRSPos | La posizione c'e' (e' troppo lunga per stare nella riga). |
| - | La voce e' vuota. |
Coi codici MDC1200Se su quel VFO D Code e' MDC1200, il codice deve essere di quattro cifre giuste: altrimenti MENU non salva.
Scrivere un testo
Per i nomi e i testi la radio usa i tasti dei numeri come i vecchi telefoni. Premi piu' volte lo stesso tasto per cambiare lettera: 2 da' A, poi B, poi C, poi 2. Aspetta un attimo e il cursore va avanti da solo.
| Tasto | Che cosa fa |
|---|---|
| 0 ... 9 | Le lettere e le cifre. |
| * | Cancella. |
| F | Uno spazio. |
| UP DOWN | Spostano il cursore. |
| MENU | Salva. |
| EXIT | Esce senza salvare. |
